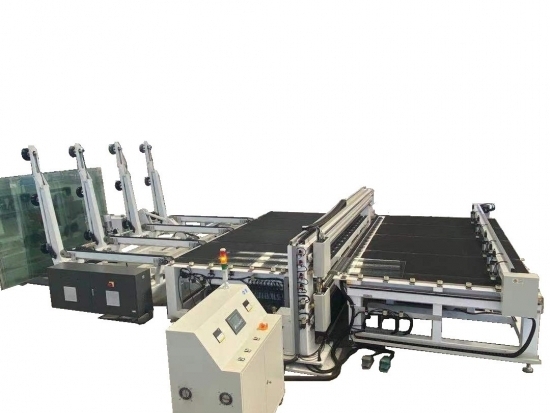

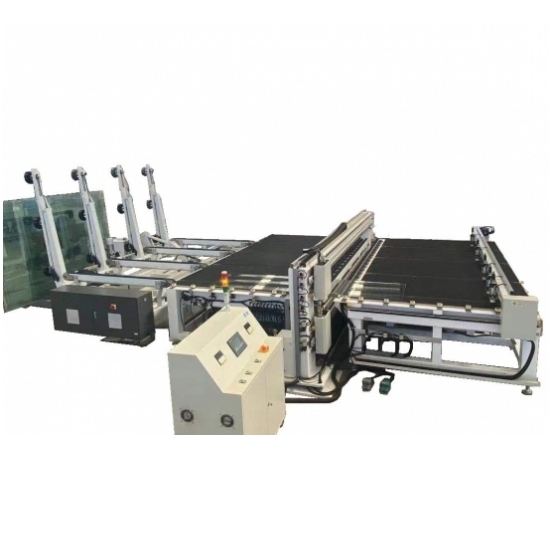

آلة قطع الزجاج الرقائقي الأوتوماتيكية الكاملة

براءة الاختراع الوحيدة لقطع الزجاج الرقائقي في الصين

هذه الآلة عبارة عن جيل جديد من آلات قطع الزجاج الرقائقي الأوتوماتيكية الكاملة التي طورتها شركتنا في السنوات الأخيرة. إنها تتميز بخصائص التشغيل البسيط والقدرة العالية على التكيف ودقة القطع العالية.

أ. هيكل الآلة

تم تصنيع الإطار باستخدام أنبوب فولاذي مربع دولي وصندوق حديد عن طريق اللحام. وكان الموضع الرئيسي هو معالجة التلدين والطحن الجسري. لذلك يتمتع الإطار بثبات وقوة عاليتين.

بناء من جزأين لتجميع الآلة. الجزء الأول هو جزء التغذية والنقل المساعد الاصطناعي، المجهز بنظام تحديد المواقع الآلي. تحتوي الفقرة الثانية على نظام القطع بالسكين العلوي والسفلي، ونظام قطع الأفلام، ونظام التسخين، ونظام التفريغ المساعد.

ب.معلمات الجهاز

1. حجم تركيب الآلة: 6735 * 5640 * 1412 ملم (تقديري)

2. حجم تعبئة الماكينة: 11700 * 2260 * 1500 مم (حاوية 40 قدمًا)

3. الوزن: حوالي 3000 كجم

4. نطاق معالجة حجم الزجاج: 400 * 400 مم ---- 3700 * 2500 مم

5. نطاق معالجة سمك الزجاج: 3+X+3mm---8+X+8mm

6. سرعة القطع: القطع 1-2 مرات في دقيقة واحدة

7. وقت التسخين: اضبطه بواسطة المشغل

8. سرعة تحرك رأس القطع العملاقة: 0 --- 80 م / دقيقة.

9. ضغط القاطع والكسر: التحكم في الصمام النسبي الهوائي

ج. تكوين الجهاز: يمكن تحديد التكوين:

1. المحرك: محرك دلتا سيرفو

2.القيادة: دلتا

3.Plc وشاشة تعمل باللمس: دلتا

4. العناصر الكهربائية: CHINT

5.البرنامج: التصميم الذاتي

6. أنبوب التسخين: الصين

7.أحزمة التوقيت والعجلات: الصين

8.اسطوانة الهواء والسكين: تصميم ذاتي

9. عجلات السكين: مستوردة من اليابان

10. محرك المروحة: الصين

11. عمود النقل: الصين

12. لباد الطاولة: مستورد

13. صمام التحكم النسبي: SMC من اليابان

14. إطار الآلة: لحام الأنبوب المربع

15. غطاء الصفائح المعدنية: رذاذ / طلاء بلاستيكي

د. وصف سير العمل

معلمات نظام ضبط واجهة الإنسان والآلة HMI مثل عرض الزجاج وطوله وضغط السكين وما إلى ذلك. ä¸ä¸وضع ميكانيكي للزجاج في منطقة الحزام المتزامن لطاولة القطع ¸ä¸نقل تلقائي وتحديد موضع الزجاج وفقًا لحجم القطع المدخل: يوجد نظام تحديد الموقع، رأس السكين في Zeroä¸ä¸سكين سفلي هوائي، قطع عجلة السكين العلوي والسفلي، يوجد نظام حقن أوتوماتيكي، قطع ورفع، الضغط العلوي يبدأ الضغط، وينكسر زجاج السطح السفلي. openä¸ä¸تحت القضيب العلوي أعلى الزجاج، ينكسر السطح العلوي للزجاج ¸ä¸بدء تشغيل شريط الحرارة التسخين ¸ä¸ كوب الشفط الفراغي يمتص الزجاج على جانبي خط الظل ويسحب خط القطع بعيدًا ¸ä¸ فيلم القطع ¼PVB أو EVAï¼ä¸ä¸عملية القطع كاملة و يتم نقل القطعة الأثرية بأكملها إلى موضع الظل للجزء التالي، إذا كنت بحاجة إلى الالتفاف والقطع، فأنت بحاجة إلى القيام بذلك يدويًا، اكتمل القطع بالكامل. ä¸ä¸ قم بتحريك الزجاج المعالج يدويًا إلى شريحة الوجه السفلية باستخدام مجموعة تعويم الهواء.

هـ. الميزة

1. الآلة بأكملها مجهزة بتحديد المواقع التلقائي. يمكن ضبط أبعاد الطول والعرض التي تحتاج إلى المعالجة يدويًا على واجهة الإنسان والآلة، مما يعوض أوجه القصور المتمثلة في عدم الدقة وانخفاض كفاءة الإنتاج الناجمة عن الأجيال السابقة من تحديد المواقع يدويًا.

2. اعتماد التحكم المؤازر الكامل والأداء المستقر والدقة المضمونة والكفاءة المضاعفة.
