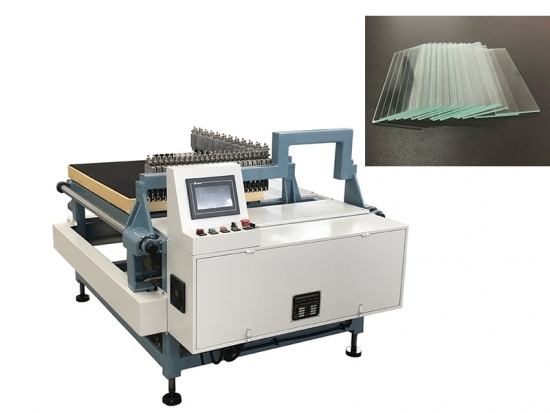

آلة قطع الشرائح المجهرية (نصف آلية)

آلة قطع الزجاج شبه الأوتوماتيكية

أ. وصف المنتج

طاولة القطع الدقيقة ذات الجسر المزدوج من النوع شبه الأوتوماتيكي مع قطع سكين متعددة بكفاءة عالية ودقة دقيقة ومناسبة لقطع الزجاج الكبير الذي يمكن التخلص منه إلى قطع صغيرة. لدينا sآلة قطع زجاج السيارات emie اضغط على لوحة التحكم الموجودة على الجهاز الأوتوماتيكي فقط، محرك السائر يقوم بتشغيل القطع التلقائي ذو الشعاع المزدوج، وقطع التوجيه التلقائي المزدوج بعد الانتهاء.

ب. المبدأ التشغيلي

وضع القطع المتحرك ذو الشعاع المزدوج

¼1ï¼جزء المشي: لحركة الخط المستقيم للمحور X، Y في اتجاهين، شعاع محرك السائر للمحور X بسرعة القطع البطيء، القطع بعد العودة السريعة إلى أصل قطعة العمل، ثم يعمل المحور Y بنفس الطريقة

¼2ï¼جزء القطع: شعاع القطع X، Y مجهز بعدد من صندوق سكاكين القطع، ويمكن تعديله بين المسافة. لتحقيق حجم تغيير الزجاج المقطوع

¼3ï¼ يتم التحكم المركزي في جميع الإجراءات المذكورة أعلاه بواسطة PLC، ويتم عرض واجهة العرض باللغتين الصينية والإنجليزية، ويتم التحكم في بيانات الإدخال مباشرة

ج. المعلمة

الحد الأقصى لحجم القطع: 930*630 (مم)

الحد الأدنى لحجم القطع: 76.2 × 25.4 (مم)

كمية القاطع: X-14 قطعة، Y-26 قطعة.

طاولة العمل: 950 × 650 (مم)

سمك القطع: 1 ملم

المشغل: 1-2 شخص

كفاءة القطع: 1-2 ورقة/دقيقة

قطع التوازي: ¤ 0.15 مم

قطري: ¤ 0.25 ملم

محرك متدرج: 400 وات*2 تشانغتشو ميجانج

مهوية: 0.75KW شنغهاي

PLC: دلتا

شاشة تعمل باللمس: دلتا

المحور البصري للإرسال: عمود صلب بقطر 40

الحزام الناقل: حزام فوشان فو جيا دا

الطاقة الإجمالية: 1.55 كيلو واط

د. نطاق التطبيق

مناسبة لزجاج الأثاث والزجاج الكهربائي وزجاج الحائط الساتر والزجاج المجوف وعمليات المعالجة العميقة الأخرى.

تتمتع طاولة القطع شبه الأوتوماتيكية الجديدة لشركتنا بالمزايا التالية مقارنة بمنتجات الصناعة نفسها:

يعتمد تشغيل طاولة القطع للمحرك على محرك متدرج عالي الطاقة مستورد (25 نيوتن متر) وسرعة، وعزم دوران كبير، ولا ضوضاء، وأداء كبح ممتاز.
