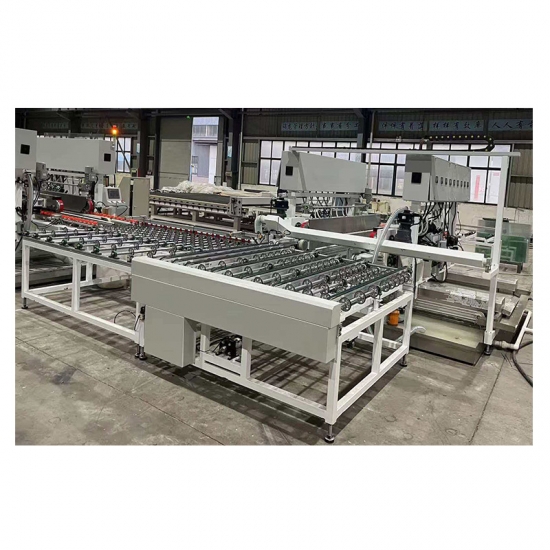

خط طحن حواف الزجاج لإنتاج الزجاج المقسى في المصانع

ماكينة تجليخ الحواف رقم 1 SY- 40 00-18

أ. مبدأ العمل والخصائص الهيكلية:

١. يُستخدم هذا المنتج لصقل الزجاج المسطح، بما في ذلك الصقل الخشن، والصقل الدقيق، وشطف الحواف العلوية والسفلية، وتلميع شطف الحواف العلوية والسفلية، وتلميع الحواف المسطحة في آنٍ واحد. تنزلق قاعدة محرك رأس الصقل باستخدام قضبان توجيه خطية مزدوجة ومحرك لولبي كروي مزدوج لتحقيق سرعة حركة ثابتة، والقضاء على فجوات الحركة، وتقليل المقاومة والتآكل، وضمان تحديد المواقع بشكل متكرر، وضبط معايير المعالجة دفعة واحدة.

٢. يتميز هذا الجهاز بهيكل متين، ونظام نقل دقيق وسلس، ونظام تحكم متطور، وقدرات معالجة فائقة. وهو مناسب لمعالجة الزجاج الحرفي، وزجاج الأثاث، وزجاج أبواب الحمامات بدون إطار، والزجاج العازل المعماري، والزجاج الرقائقي.

3. تعتمد آلة طحن الزجاج بأكملها على التحكم بشاشة اللمس PLC، وتنظيم سرعة تحويل التردد، وتكوين تصحيح تحديد المواقع لضمان التوازي والدقة القطرية للزجاج المطحون.

4. يعتمد المحرك الرئيسي على محرك متغير التردد وتكوين مخفض السرعة.

ب. المعايير الفنية العامة الرئيسية للآلة ذات الوجهين:

1. جهد/تردد التشغيل: 380 فولت/50 هرتز

2. نطاق السرعة: 0.5 ~ 5.0 م/دقيقة

3. الحد الأدنى لحجم الزجاج المُعالَج: 400 × 400 مم

4. أقصى عرض للزجاج المعالج: 4000 مم

5. سُمك الزجاج المُعالَج: من 3 إلى 20 مم

6. أقصى مقدار طحن للحافة السفلية: 3 مم (جانب واحد)

7. أقصى مقدار لطحن الزوايا: 3 مم

8. إجمالي الطاقة: 42.1 كيلوواط

9. الوزن الإجمالي: 7800 كجم / 7600 كجم

د. معايير قبول المعدات

1. متطلبات الجودة للزجاج المراد معالجته:

1) لا يتجاوز خطأ التوازي للزجاج المسطح 3 مم

2) لا يتجاوز خطأ سمك الزجاج المسطح 0.1 مم

2. معايير قبول المعدات:

3) خطأ التوازي النسبي للحافة: ≤±0.2 مم/م؛

4) الخطأ القطري: ≤±0.5 مم/م؛

5) يتم تلميع سطح معالجة الزجاج بشكل متساوٍ؛

هـ. قائمة المكونات الرئيسية:

1. الموجهات الخطية والبراغي الكروية من شركة TBI التايوانية؛

2. محرك رأس الطحن من نوع Zhuoli؛

3. الحزام المتزامن مصنوع في الصين؛

4. المفاتيح الكهروضوئية والمرحلات الوسيطة من شركة أومرون؛

5. تم اختيار دلتا كوحدة تحكم قابلة للبرمجة

6. واجهة الإنسان والآلة ومحول التردد كلها من شركة تايوان دلتا؛

7. يتم استيراد جهاز التشفير الدوراني؛

8. قواطع الدائرة والموصلات من شركة Great Wall and Chint.

9. البكرة المتزامنة مصنوعة من سبيكة ألومنيوم فائقة الصلابة؛

طاولة دوارة بزاوية قائمة SY- 4028

يوضح

يتكون الجهاز من جزأين: قرص دوار بزاوية قائمة وقسم تسريع. قسم التسريع مُهيأ بنفس طريقة القرص الدوار ذي الزاوية القائمة.

مخطط التخطيط متوفر بصيغة PDF.

1. تجاوز الحد الأقصى لحجم الزجاج وهو 4000 * 2500 مم؛

2. بعد المعالجة بواسطة الآلة العلوية، يدخل الزجاج إلى القرص الدوار ذي الزاوية القائمة؛

3. بعد أن يكتشف القرص الدوار ذو الزاوية القائمة بدء دخول الزجاج، يرتفع ناقل البكرات المطاطية الخضراء، وتقوم البكرة المطاطية الحمراء الموضحة في الشكل بنقل الزجاج. عند دخول الزجاج بالكامل إلى القرص الدوار ذي الزاوية القائمة، يكشف مفتاح الكشف عن اكتمال عملية النقل. ثم ينزل ناقل البكرات المطاطية الحمراء، ويحمل الحزام المتزامن الزجاج. يبدأ الحزام المتزامن بالعمل، ويتغير اتجاه حركة الزجاج للأمام بمقدار 90 درجة. ينقل الحزام المتزامن الزجاج إلى الآلة السفلية.

يتم التحكم في هذه الآلة بواسطة PIC، والتي تحقق نقل الزجاج، والخفض الهوائي للبكرات المطاطية، ونقل الحزام المتزامن لتغيير اتجاه تشغيل الزجاج بالتتابع.

معايير الجهاز:

1. حجم الآلة: 4500 × 2600 مم

2. مواصفات الصفائح الدوارة: الحد الأقصى 2500 × 4000 مم؛ الحد الأدنى 400 × 400 مم

2. سرعة النقل: 1-3 قطع/دقيقة

إعدادات:

1. أسطوانة مطاطية: أسطوانة مطاطية محلية الصنع

2 حزام متزامن شنغهاي

3 وحدات تحكم منطقية قابلة للبرمجة دلتا

4- محرك ناقل الحركة: محرك ذو تردد متغير

ماكينة تجليخ الحواف رقم 2، طراز SY-2500-18

التكوين والبنية هما نفس آلة طحن الحواف؛ الحد الأقصى لمعلمة المعالجة هو 2500 مم.
